设备自动控制系统调整说明书

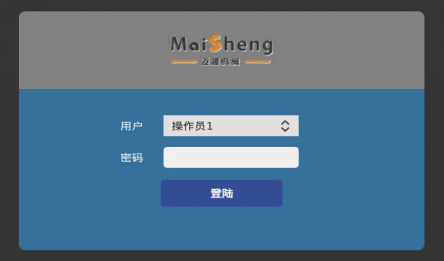

1、<登陆>界面

在用户下拉框中可选三个操作员，默认名称为操作员1，2，3．默认密码(123456)。选择操作员后，输入密码，按登陆按键，进入<操作>界面。

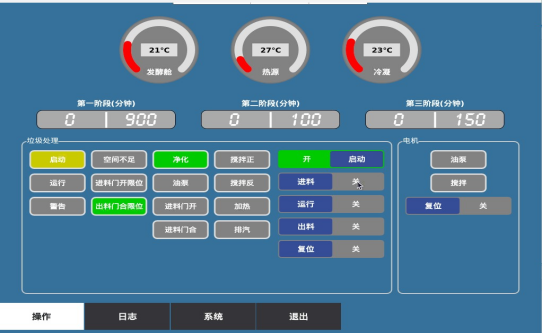

2、<操作>界面

包含了整个系统的监控功能，最上面的三个仪表盘，为发酵舱，加热器，冷凝器的实时温度显示。中间三个计数器是发酵过程三个运行阶段的时间显示。下面是<垃圾处理>和<电机>操作面板。

3、<垃圾处理>面板

设备启动后当前状态的显示和操作:

Ø 启动

按下<启动按键>，<启动按键>绿，<启动>黄，<净化>绿，启动净化，才可开启(进料、运行、出料、复位)功能。

Ø 进料

按下<进料按键>，<进料按键>绿，<启动>灰，<运行>绿，<油泵>绿，启动油泵，<搅拌正>绿，<进料门开>绿，开启进料门、直至<进料门开限位>绿，<进料门开>灰，进料门开启到位，才可操作提升机上下。

垃圾进仓结束后，须将提升机下至起始位置，才能再次按下<进料按键>，<进料门合/关>绿，关闭进料门，<进料门合/关>灰，<搅拌正>灰，<油泵>灰，<进料按键>灰，<运行>灰，<启动>黄，进料结束。

Ø 运行

按下<运行按键>，<运行按键>绿，<启动>灰，<运行>绿，<搅拌正>/<搅拌反>/<加热>/<排汽>将根据系统内设定，根据当前舱内，热源，冷凝温度，自动调整启动/关闭。可以看到它们间歇的绿/灰，当运行时间到达设定时间，运行自动结束。

在运行过程中，用户可按下<运行按键>，<搅拌正>/<搅拌反>/<加热>/<排期>灰，<运行>灰，<启动>黄，<运行按键>灰，运行结束。

Ø 出料

按下<出料按键>，<出料按键>绿，<启动>灰，<出料>绿，<搅拌反>绿，启动搅拌反转。

结束出料后，按下<出料按键>，<搅拌反>灰，<出料>灰，<启动>黄，<出料按键>灰，出料结束。

Ø 复位

当<空间不足>红，无法按下<进料按键>执行进料操作。则需先进行出料，减少发酵舱内物料，再按下<复位按键>，<空间不足>灰，系统回至正常状态。

4、<电机>面板

<油泵>灰，<搅拌>灰，为2台电机正常状态。<油泵>红，油泵故障，排除故障后，手工复位。<搅拌>红，搅拌变频器故障，排除故障后，按下<复位按键>复位变频器。

5、注意

(1) 外部<急停按键>按下后，系统将立即进入停止状态，若要恢复正常，请复位<急停按键>，并复位电机。

(2) <油泵>/<搅拌>红，电机处于故障状态时，系统无法启动。请排除故障，并将电机复位后，再启动系统。

(3) <启动按键>关闭，将会停止当前运行的所有操作。

(4) 进料，运行，出料，复位，电机复位，当其中任意功能开启时，其它功能不能启动。

(5) 出料门关闭，即<出料门关/合限位>绿，才能进行进料和运行操作，当<进料按键><运行按键>按下无反应，请检查出料门是否关闭。

(6) 出料门开启，才能进行出料操作，当<出料按键>按下无反应，请检查出料门是否开启。

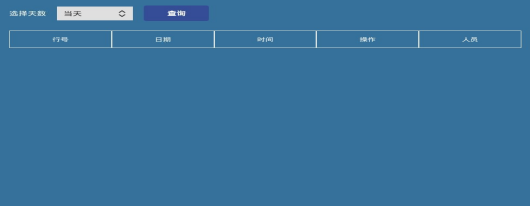

6、<日志>

可在天数下拉框中选择当天,三天,七天,3个日期段,对当前用户的操作进行查询。

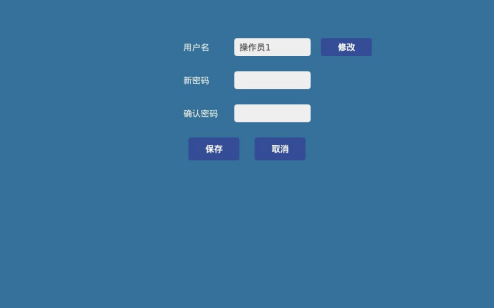

7、<系统>

可对用户名，和当前用户密码进行修改。
